Referenztakt in MUTEC-Qualität beginnt hier

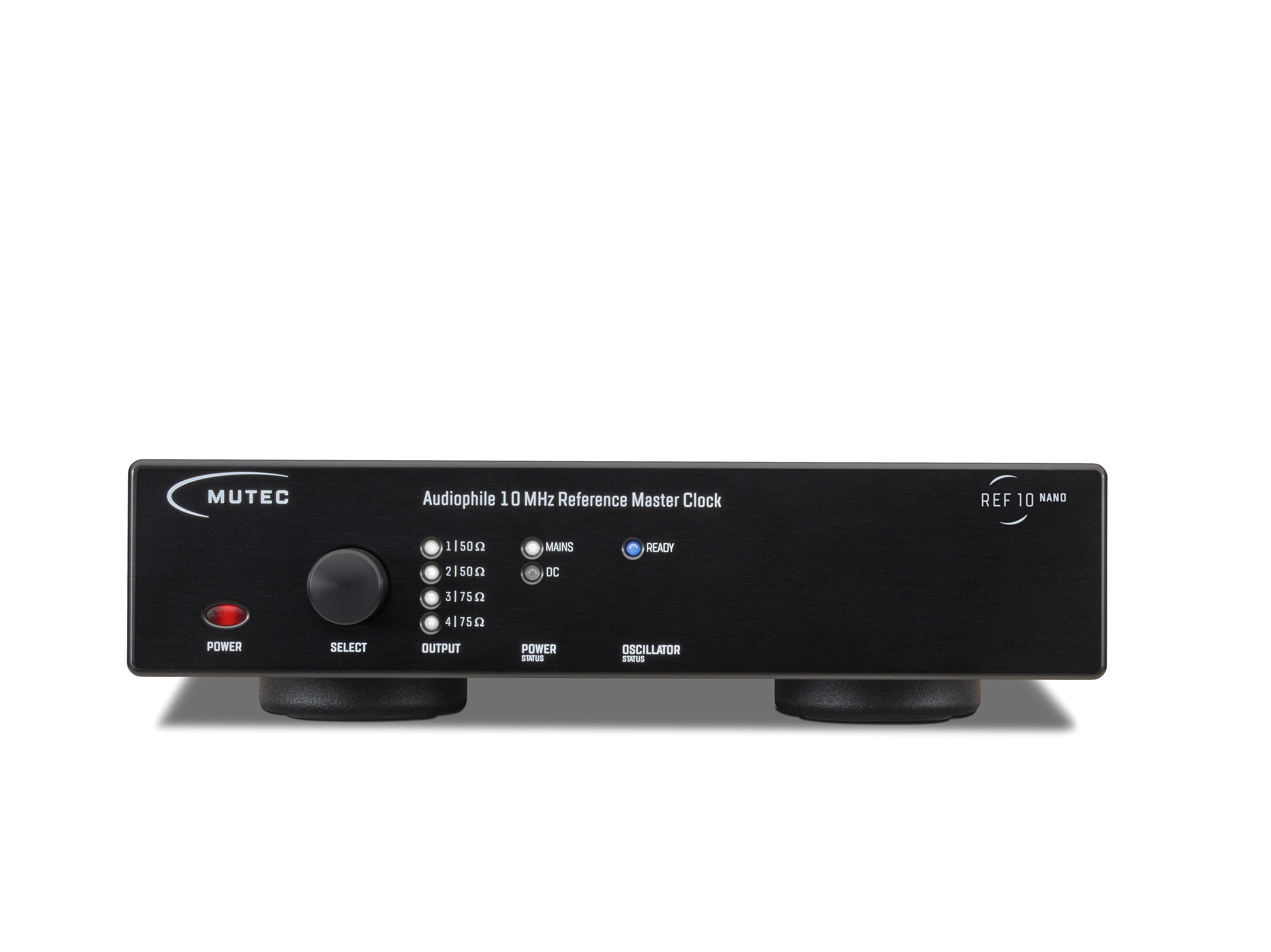

Der REF10 NANO ist das perfekte Gerät für alle Klangenthusiasten, welche die Vorzüge eines originalen MUTEC-Referenztaktgenerators zu einem möglichst günstigen Einstiegspreis erhalten möchten. Ohne relevante Kompromisse einzugehen. Denn diese kleinste 10‑MHz‑Master Clock im MUTEC-Programm bietet nahezu alle wichtigen Qualitätsmerkmale ihres großen Bruders REF10. Für den von MUTEC gewohnt seriös entwickelten REF10 NANO gilt: halbe Höhe, halber Preis, aber fast genauso gut! Dadurch wird der REF10 NANO mit Sicherheit zum besten 10‑MHz‑Referenztaktgenerator, der in seinem Preissegment derzeit erhältlich ist.
Vorteil OCXO
Für die Performance eines Referenztaktgenerators von entscheidender Bedeutung ist die Frequenzstabilität des verwendeten Oszillators. Jene Eigenschaft steht unter anderem in Abhängigkeit zu seiner Umgebungstemperatur, die in einem exakt definierten Bereich liegen muss. Wird dieser sehr eng abgesteckte Rahmen durch Änderung der umgebenden Temperatur verlassen, vermindert sich die Frequenzstabilität des Oszillators. Das hat signifikante Auswirkungen auf die Präzision der digitalen Signalverarbeitung angeschlossener Audiogeräte. Der im REF10 NANO eingesetzte OCXO (Oven Controlled Quartz Oscillator) aus deutscher Fertigung wird in einer speziellen beheizten Kammer konstant auf der immer gleichen optimalen Temperatur gehalten. Diese aufwändige Methode ist der sicherste Weg für exzellente Ergebnisse, denn sie gewährleistet eine außerordentliche Frequenzstabilität. Konventionelle temperaturkompensierende Quartz-Oszillatoren (TCXO) passen die Abweichungen der wechselnden Temperaturverhältnisse auf Basis konstanter Messungen zwar durch korrigierende Maßnahmen immer wieder neu an, erreichen aber bei weitem nicht das Qualitätsniveau einer ofenbasierten Lösung. Herkömmliche preiswerte Quartz-Oszillatoren ohne jede Temperaturkontrolle, die bei gängigen DA-Wandlern, Switches, Streamern und Re-Clockern intern die zeitgerechte Verarbeitung des digitalen Datenflusses sichern sollen, sind von dieser für die kompromisslose hochwertige Audiowiedergabe extrem relevanten Frequenzstabilität noch weiter entfernt. Insofern ist die Nutzung eines exzellenten OCXO hauptverantwortlich für die herausragende Qualität des REF10 NANO von MUTEC.
OCXO versus Atomuhr (Rubidium/Caesium)
Alternativ zu einem OCXO finden in anspruchsvollen Referenztaktgeneratoren auch sogenannte Atomuhren Verwendung, meistens basierend auf Rubidium- oder Caesium-Referenzen. Wir halten das für einen nicht zielführenden Weg. Unsere Untersuchungen haben gezeigt, dass die hohe Taktstabilität von Atomuhren in einem für digitale Audio-Anwendungen falschen Zeitbereich liegt. Deren Langzeitstabilität bezieht sich auf den Betrag, um welchen die absolute Taktfrequenz über einen längeren Zeitraum von einigen Tagen bis zu mehreren Jahren driftet. Obgleich die Langzeitstabilität beispielsweise für Telekommunikationsanwendungen notwendig ist, hat sie auf die Reproduktion von digitalem Audio-Material keinerlei Einfluss. Entscheidend für den Faktor Klangqualität ist die Genauigkeit des Zeitintervalls von einem Sample zum nächsten Sample, also einem sehr kurzen Zeitbereich, üblicher Weise gemessen in Zeitintervallen zwischen 0,01 sec. bis zu einigen Sekunden. Änderungen dieser sogenannten Kurzzeitstabilität werden als Jitter oder Phasenrauschen gemessen. An diesem für die audiophile Musikreproduktion kritischen Punkt liefert der auf einem OCXO basierende REF10 NANO den entscheidenden Vorteil gegenüber Rubidium- oder Caesium-basierenden Taktreferenzen.
Der Faktor Strom
Die Stromversorgung hat signifikanten Anteil an der Gesamtqualität der Signalverarbeitung. Deswegen haben die MUTEC-Entwickler auch in diesem Bereich einen gesteigerten Aufwand betrieben. Hierbei erhält insbesondere der ofenkontrollierte Oszillator seine Versorgungsspannung vollkommen isoliert vom Rest der Schaltung. Zudem versorgen bis hinunter in den Sub-Hz-Bereich optimierte, niedrig rauschende Spannungsquellen jeden einzelnen Teil der Schaltung individuell, um gegenseitige Störbeeinflussungen zu verhindern. Die extrem gering rauschenden Taktverteiler- und Verstärkungsschaltungen gewährleisten, dass das Referenzsignal des OCXO nahezu verlustfrei zu den vier Ausgängen des REF10 NANO gelangt. Für Tuning-Maßnahmen kann das interne Netzteil mit Hilfe eines externen 15-Volt-Netzteils überbrückt werden. Der spezielle DC-Eingang auf der Rückseite des kompakten 10‑MHz‑Referenztaktgenerators ermöglicht eine bequeme und sichere Möglichkeit der diesbezüglichen Optimierung.
Phasenrauschen über Frequenz am Ausgang des REF10 NANO gemessen
Weil nach unserer Erkenntnis die Flankensteilheit eines Taktsignals entscheidend für die Qualität digitaler Audiosignale ist, gibt der REF10 NANO an seinen Ausgängen Rechtecksignale mit sehr hoher Flankensteilheit und niedrigstem Überschwingen aus. Im Gegensatz zu Sinus-förmigen Signalen, die von den meisten Clocks anderer Hersteller ausgegeben werden, führen die steilflankigen Taktsignale des REF10 NANO zu einer deutlich schnelleren und stabileren Synchronisation der verbundenen Geräte. Das führt zu einer geringeren Jitter-Induktion in der Empfängerschaltung. Dieser Umstand ist maßgeblich verantwortlich für die Klangverbesserung durch den REF10 NANO.
Aufnahme des Rechtecksignals des REF10 NANO mit extrem hoher Flankensteilheit und praktisch nicht vorhandener Überschwingung
Zielgerichtetes Design

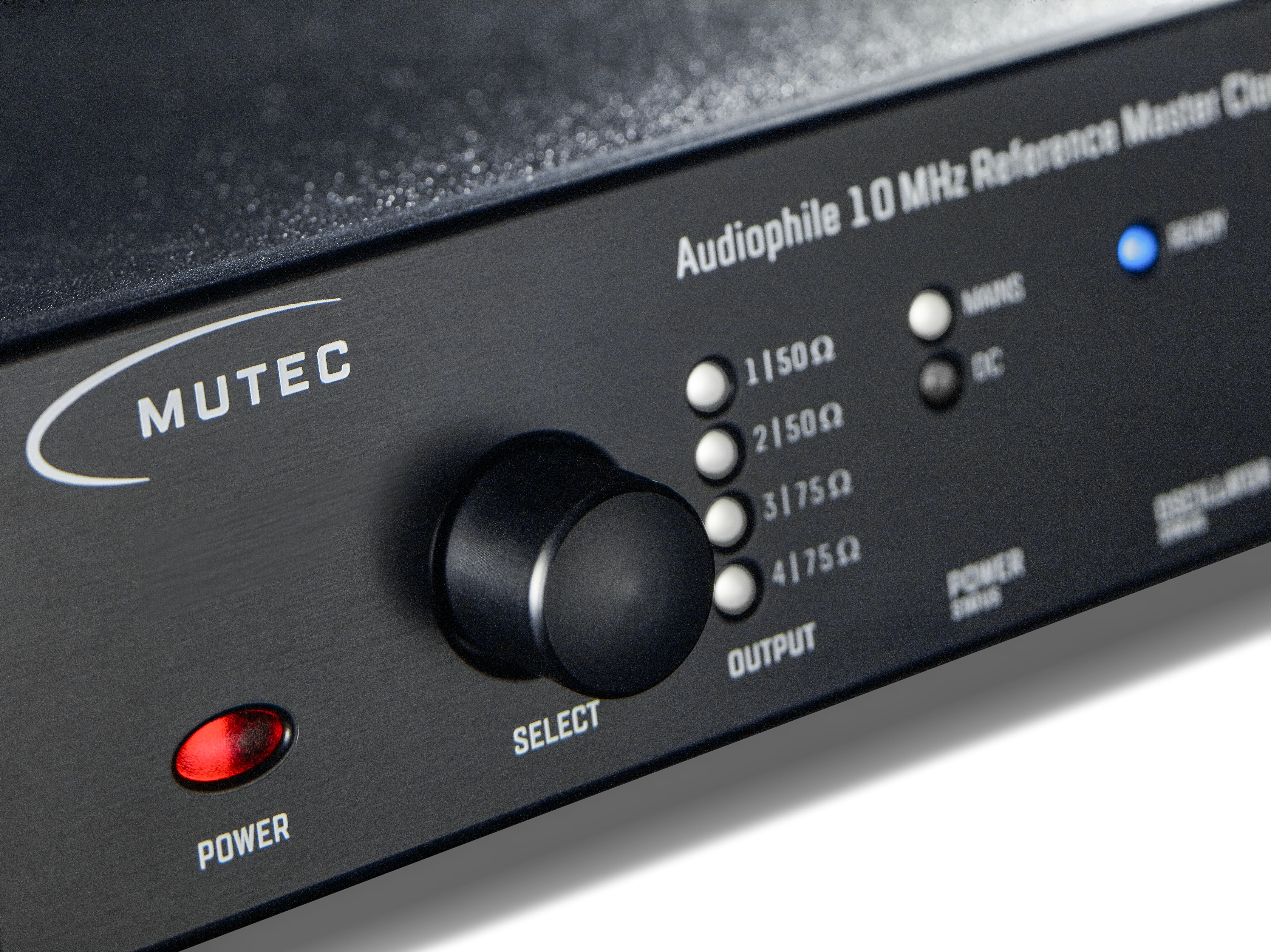

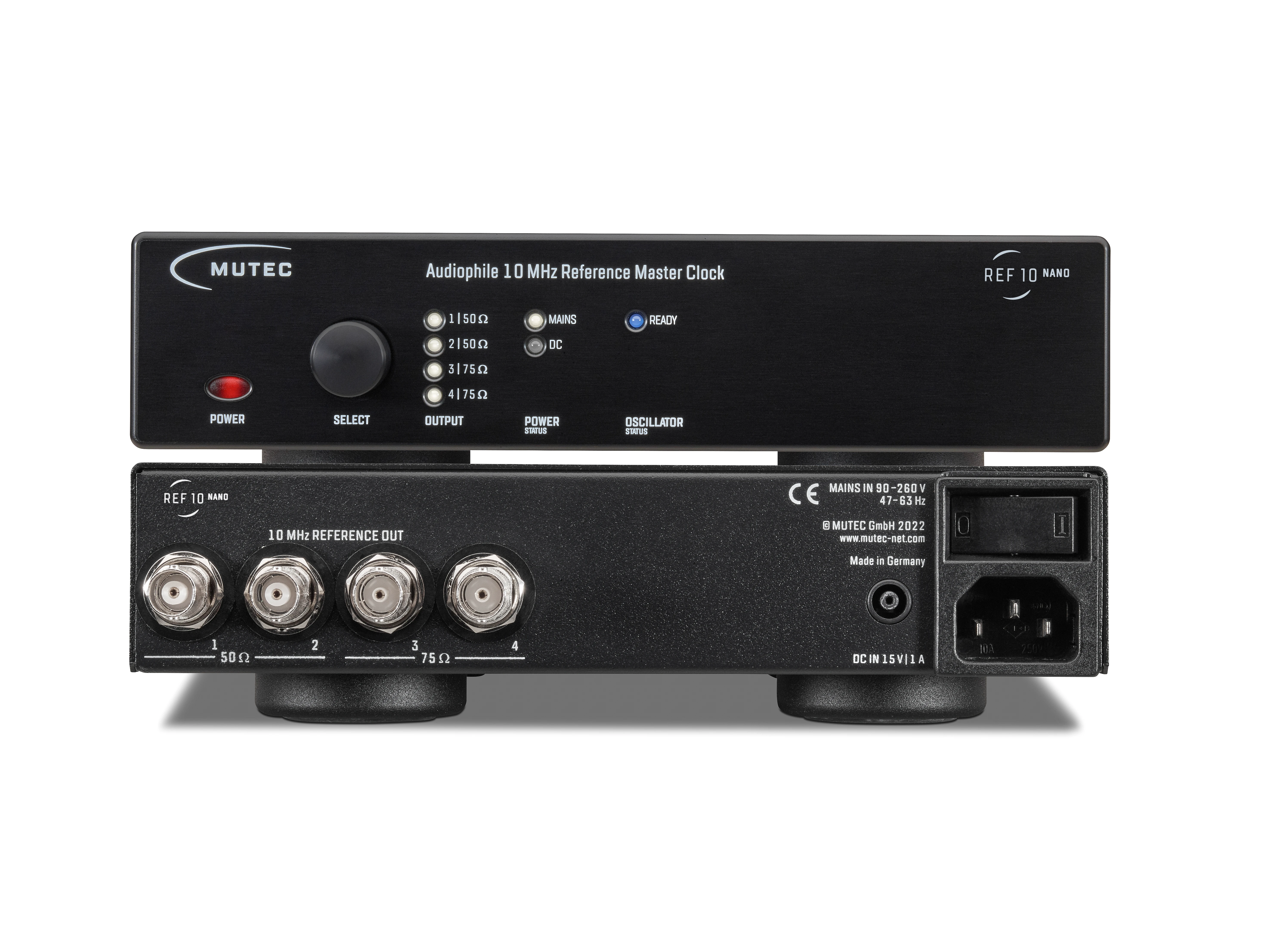

Für eine besonders hohe Rausch- und Jitter-Freiheit der Taktsignale wurden weitere vielfältige Maßnahmen ergriffen: So verfügt der REF10 NANO zum Schutz der Elektronik vor hochfrequenten Störungen über ein Gehäuse aus Stahl. Im Vergleich zu oft verwendeten Aluminium-Gehäusen ist die Isolation gegenüber äußeren Störeinflüssen erheblich besser. Um Brummeinstreuungen durch Masseschleifen zu vermeiden, wurden beim REF10 NANO alle Ausgangsstufen galvanisch isoliert. Jeder der vier Taktausgänge kann einzeln an- und ausgeschaltet werden, so dass ausschließlich die jeweils benötigten Ausgänge aktiv sind. Auch dieses Merkmal des REF10 NANO trägt dazu bei, gegenseitige Einstreuungen im HF-Bereich bestmöglich zu minimieren. Je zwei Ausgänge sind für 50-Ohm- respektive 75-Ohm-Verbindungen ausgelegt. So ist gewährleistet, dass der REF10 NANO mit einer Vielzahl von Geräten erfolgreich zusammenspielen kann. Die Bedienung könnte einfacher nicht sein: Sie müssen nur den entsprechenden Ausgang anwählen und der NANO entfaltet umgehend seine Magie.
Eindeutige Klangverbesserung

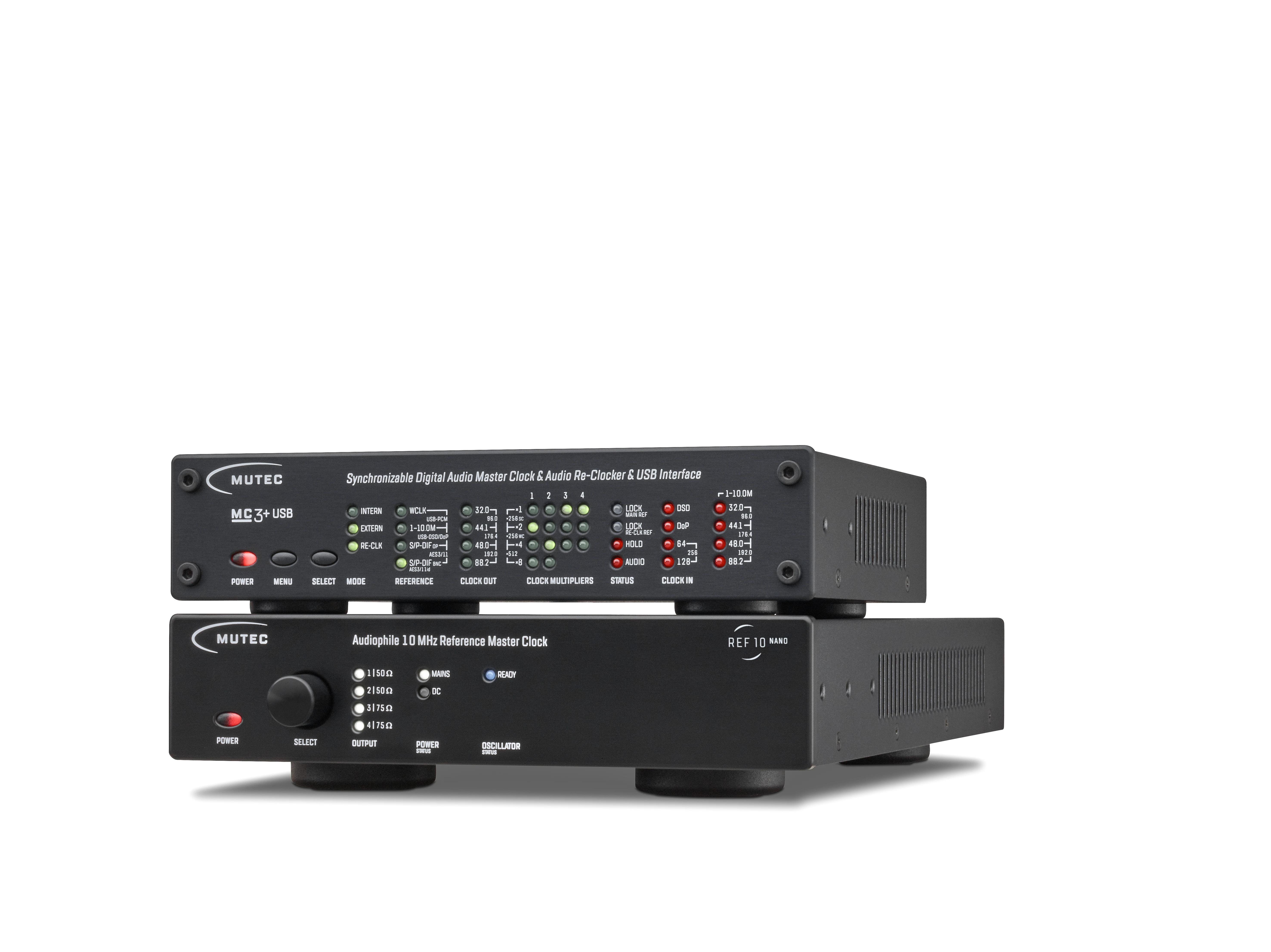

Der kompakte REF10 NANO bietet zu einem bisher nicht für möglich gehaltenen günstigen Preis die Möglichkeit, durch die Integration einer zentralen Referenztakt-Instanz die digitale Audio-Kette klanglich maßgeblich zu verbessern. Das gilt für den High End-Hörer zuhause genauso wie den Mastering/Recording-Ingenieur im professionellen Studio-Umfeld. In jedem Anwendungsfall ist eine Qualitätssteigerung eindeutig wahrzunehmen. Das Einbinden des REF10 NANO führt zu höherer Transparenz, klarer definiertem Bass, „schwärzeren“ Hintergrund, besserer Instrumentenstaffelung und erweiterter Bühnenabbildung. Der MUTEC REF10 NANO hebt die Wiedergabequalität kompatibler D/A-Wandler, Network-Switches, Server, Streamer, CD-Player, Taktgeneratoren und Re-Clocker auf ein neues Niveau. Er ist gleichermaßen das perfekte Upgrade für Besitzer eines MC3+/MC3+ USB-Interfaces. In jeder Konstellation leistet der REF10 NANO 10‑MHz‑Referenztaktgenerator seinen signifikanten Beitrag um das zentrale MUTEC-Versprechen zu erfüllen: Perfecting Digital Audio.
