Technische Daten
4 Eingänge:
1 x 6,3mm Klinke (symmetrisch oder unsymmetrisch), für Gitarre oder andere Instrumente•.
2 x XLR oder 6,3mm Klinke, für Mikrofon, Gitarre oder andere Instrumente (inkl. Phantomsp...
mehr lesen
4 Eingänge:
1 x 6,3mm Klinke (symmetrisch oder unsymmetrisch), für Gitarre oder andere Instrumente•.
2 x XLR oder 6,3mm Klinke, für Mikrofon, Gitarre oder andere Instrumente (inkl. Phantomspeisung +48V für zB. Kondensatormikrofone)
1 x Stereo-Eingang Chinch und 3,5mm Stereo-Klinke für externe Quelle (CD-Player, MP3-Player, Ipod, Computer)

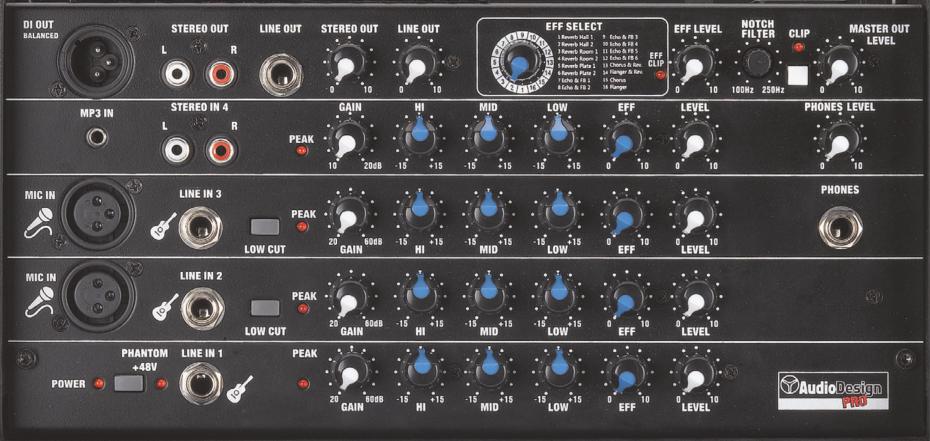

Signalverarbeitung der Eingangskanäle:
PEAK LEDs je Kanal
LOW CUT (nur Kanal 2+3)
GAIN, zur Regelung des Eingangssignals
HI MID LOW, Equalizer +/-15dB für Höhen, Mitten, Tiefen
EFF, Signal an Effekt
LEVEL, Signal an Verstärker •.
Auf dem gemischten Signal, sind weitere Einstellungen möglich: •.
EFF SELECT, Auswahl des Effekts (16) für alle Eingänge
EFF LEVEL, Gesamtpegel der Effekte, inkl. EFF CLIP LED •.
NOTCH, Einschalten und Einstellen der Frequenz des Notch Filters (100-250Hz) zur Reduktion eventueller Rückkopplungen•.
MASTER, Gesamtpegel Ausgang, inkl. CLIP LED
4 Ausgänge: •.
STEREO OUT, Stereo-Ausgang zB. für externe Aufnahmequelle •.
LINE OUT / DI OUT SYMMETRISCH, Mono-Ausgänge, zur Anbindung ans Mischpult, aktive Lautsprecher oder Verstärker (Stereo In wird auf Mono zusammengemischt)
PHONES: Stereo-Ausgang für Kopfhörer (Post-Fader), Einstellung sowohl über STEREO OUT als auch PHONES LEVEL

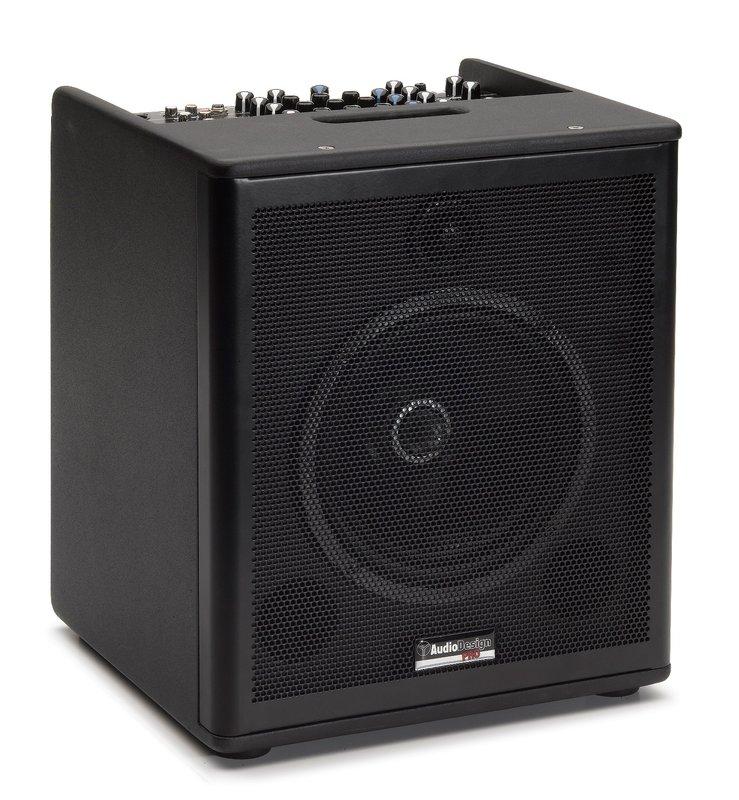

Der separat regelbare Stereo Kopfhörer Ausgang ist ein weiterer vollwertiger Ausgangskanal, so bieten die AG Verstärker von Audio Design Pro eine Vielzahl an praktischen Aufnahme- oder Einsatzmöglichkeiten (parallel Aufnehmen und unabhängig den Ausgang einpegeln, oder auch zum Einsatz als Monitor im Bühnenumfeld).
